即用型 32 排医用 CT 探测器，专为高速、稳定的医学成像而设计。
AIDA 是统一、可扩展的集成式CT 探测器系统，适用于所有计算机断层成像（CT）模式——包括旋转式、静态式、高速式以及光子计数 CT。AIDA 将探测器板、高速读出系统、时序管理、通信模块、控制单元以及软件整合为一个完整的平台，为构建可靠且面向未来的 CT 解决方案提供坚实基础。
面向医疗、安检及工业 CT 应用，AIDA 对“探测器至主机”的完整链路进行标准化管理。它有效降低了系统设计的复杂度，加快产品开发进程，并确保从主流成像至高速成像的应用中提供一致、稳定的系统性能。
AIDA 兼容 DT 的 X-ACE与 X-ACE HS以及 Aurora CT 等系列产品，提供灵活的读出方案及面向高 Gb 量级数据流的高可靠通信架构。其模块化设计与软件平台支持简化集成并缩短产品上市时间，助力推进新一代 CT 系统的开发进程。
一个平台适用于所有CT系统
支持旋转式、静态式、高速式及光子计数 CT
统一架构
探测器、读出系统、时序控制、通信单元与软件集成于同一平台，实现高度协同的系统架构
不需依赖特定的探测器
支持 X-ACE 等系列产品（参见 X-ACE 32.docx），具备良好的平台兼容性与扩展能力
可扩展性能与数据吞吐处理能力
从当前高 Gb/s 系统到未来光子计数 CT（PCCT）数据规模，均可平滑支持
高速、确定性成像链路
支持 10 GbE 光学图像链路、SPE 控制链路、RS-422 时序接口及确定性元数据传输，确保系统同步与数据可靠性
缩短上市周期
基于经过验证的软硬件（HW-SW）平台及 DT API，支持快速系统开发
简化 CT 系统设计
替代多个专有电子模块，降低系统架构复杂度
更快的开发周期
减少定制化设计工作量与系统集成风险
跨产品线一致的系统表现
单一平台覆盖 16 排至 64 排及更高排数系统
更低的总体成本
减少滑环通道数量与定制电子模块数量，降低系统复杂度并优化供应链结构
AIDA 提供
完整的、可扩展的探测器至主机成像链路——为光子计数 CT（PCCT）做好未来升级准备

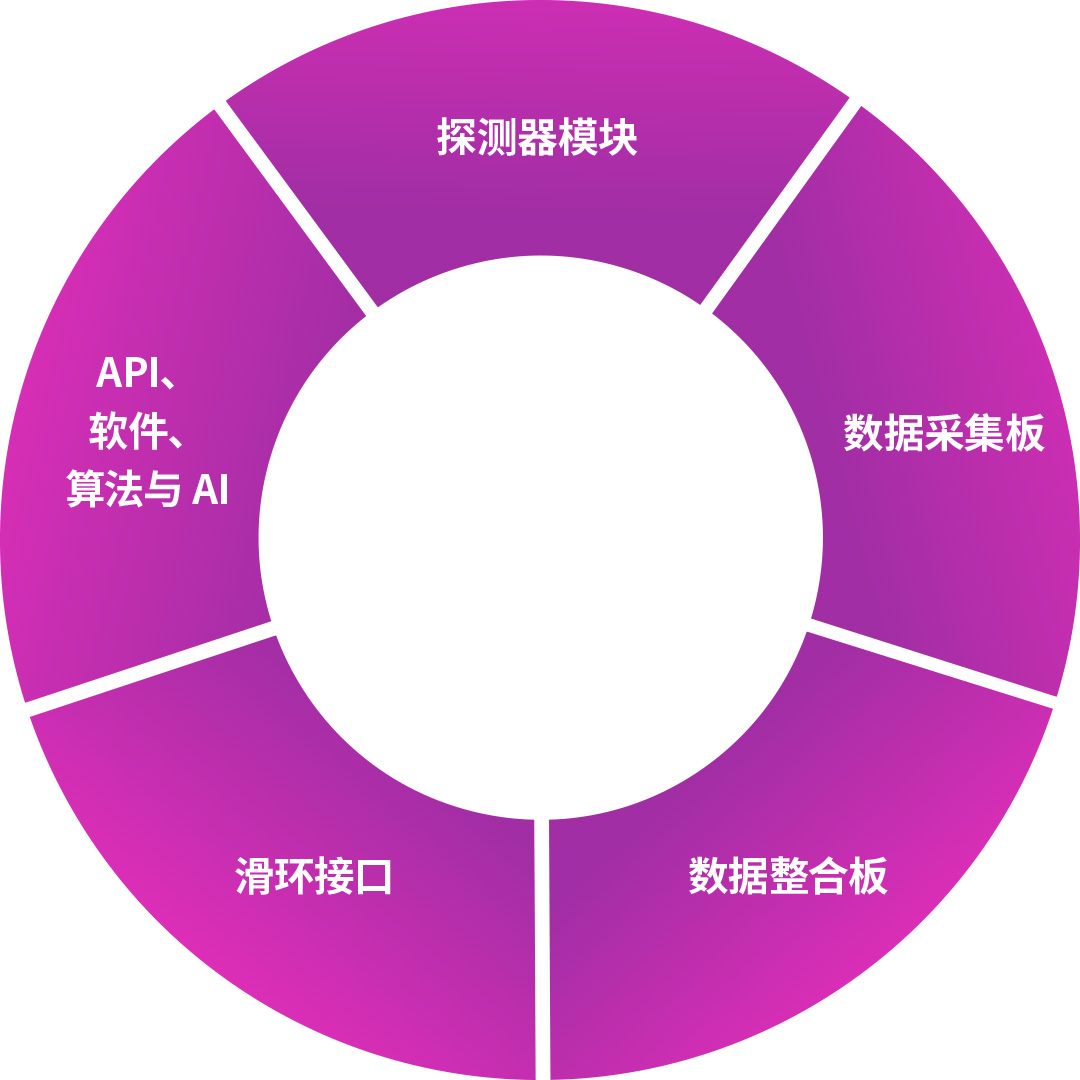

架构概览
统一的 CT 成像链
AIDA 将原本复杂的多板级 CT 读出链整合为清晰简洁、确定性高、高速运行的子系统架构。它对从 X 射线探测器到主机 PC 的数据流、时序、控制及元数据进行标准化管理，实现一致且可控的系统行为。它实现了从 X 射线探测器到主机 PC 的探测器数据流、时序、控制及元数据的标准化。
确定性时序架构
AIDA 通过定子侧编码器信号接收以及 RS-422 触发/同步分发机制，在整个成像链路中保持精确的时间对齐。该时序链路确保探测器积分行为的一致性、正确的视图排序以及用于图像重建的可靠元数据——即使在快速旋转和高速 CT 条件下，也能实现稳定的系统性能。
应用
- 旋转式 CT
- 静态 CT
- 光子计数 CT（PCCT）
- 适用于医疗、安检及工业 X 射线成像
下载和链接
AIDA 系统组件
数据组合板、控制单元及 API
X DCB2x：数据组合板（面向高性价比及主流 CT）
- 支持 X‑ACE 16 / 32 及 Aurora CT 系列
- 图像数据聚合速率最高可达 3.7 Gbps
- 最多支持 16 路探测器接口通道
- 10 GbE 光学图像链路
- 完整的元数据标记（触发 / 同步）
HS DCB：高速数据整合板
- 支持 X‑ACE 32 HS 及 X‑ACE 64 HS，未来可扩展至 PCCT
- 图像数据聚合速率最高可达 8 Gbps
- 具备 40 Gbps 以上的未来扩展能力
- 4 路高速探测器通道
- 10 GbE 光学图像链路
- 完整的元数据标记（触发 / 同步）
X HUB DB：转子侧控制模块
-
- 向 DCB 转发触发 / 同步信号
- 与 X 射线发生器及诊断系统接口连接
- 支持 RS‑422、隔离式 RS‑232、OC I/O 接口
- 紧凑型设计，可直接堆叠安装于 DCB 上
X HUB：定子侧控制与通信枢纽
- 中央时序、控制与通信单元
- 统一的 10 GbE（支持 40 GbE 扩展）主机接口
- 接收来自滑环的图像数据
- 处理编码器输入并生成触发 / 同步信号
- 通过 SPE 控制链路与转子侧电子模块通信
HS DAS：高速数据采集系统
- 为 X‑ACE 32 HS 和 X‑ACE 64 HS 探测器提供稳定、优化的运行环境
- 作为探测器侧高速数据采集接口
- 保持高度同步的高速成像性能
DT API
- 面向所有兼容 AIDA 的探测器的统一软件接口
- 兼容 GigE Vision 标准
- 支持 Windows、Linux 及 ARM 平台运行
- 提供图像数据、控制指令、元数据及诊断功能接口
